Processus des flux

AMCON » Processus des flux

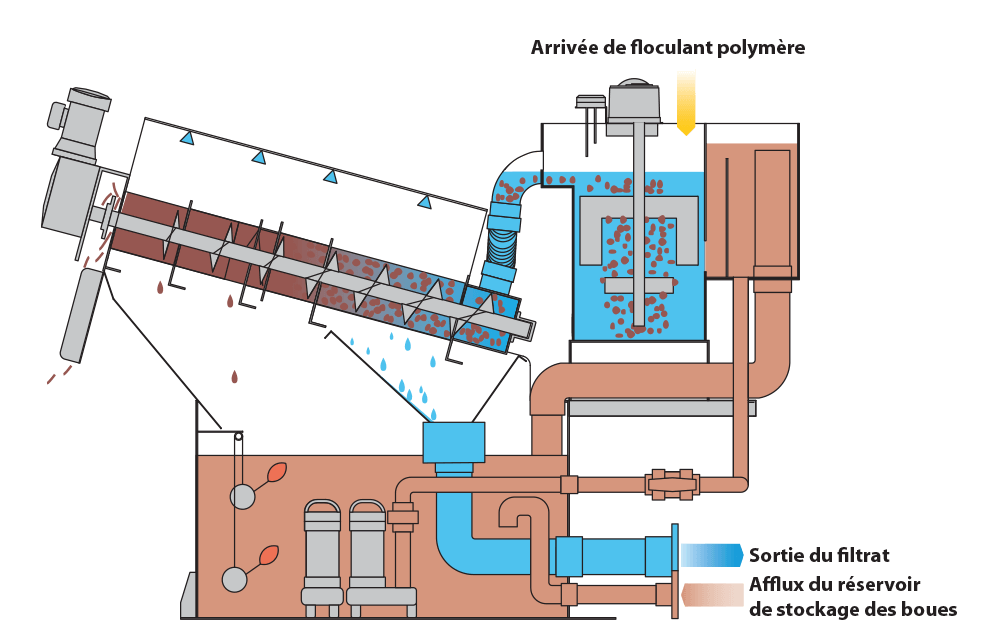

La presse de déshydratation VOLUTE sans chambre de conditionnement

GS process flow
VOLUTE dewatering press Flow control tank

1 La chambre de contrôle des flux

L’arrivée des boues est régulée par le tuyau de débordement qui renvoie le volume excédentaire vers le réservoir de stockage des boues.

p_flow_11

2 La chambre de mélange et d’épaississement

Dans la chambre de mélange, les polymères/floculants sont ajoutés et mixés pour former des particules solides en « flocs » traitables par la VOLUTE. Ensuite la zone d’épaississement intégrée épaissit la boue.

*La chambre d’épaissement n’a pas de fonction de déshydratation.

VOLUTE dewatering press - cylinder

3 Le cylindre et ses anneaux

Les boues épaissies entrent dans le cylindre où la vis les convoie, pressurise et déshydrate. L’eau s’écoule entre les anneaux.

VOLUTE installation end plate

4a La décharge du gâteau de boue

Une pression supplémentaire est ajoutée à la sortie du cylindre grâce au plateau de fin dont on peut ajuster l’ouverture selon le besoin. La décharge du gâteau de boue atteint généralement 20% (+/-5%) de Matière Sèche.

p_flow_6

4b La décharge de la boue épaissie (Modèle VT uniquement)

Avec une unité d’épaississement, la boue n’est pas déshydratée donc il n’y a pas de besoin de pression supplémentaire. De ce fait il n’a pas de plateau de sortie.

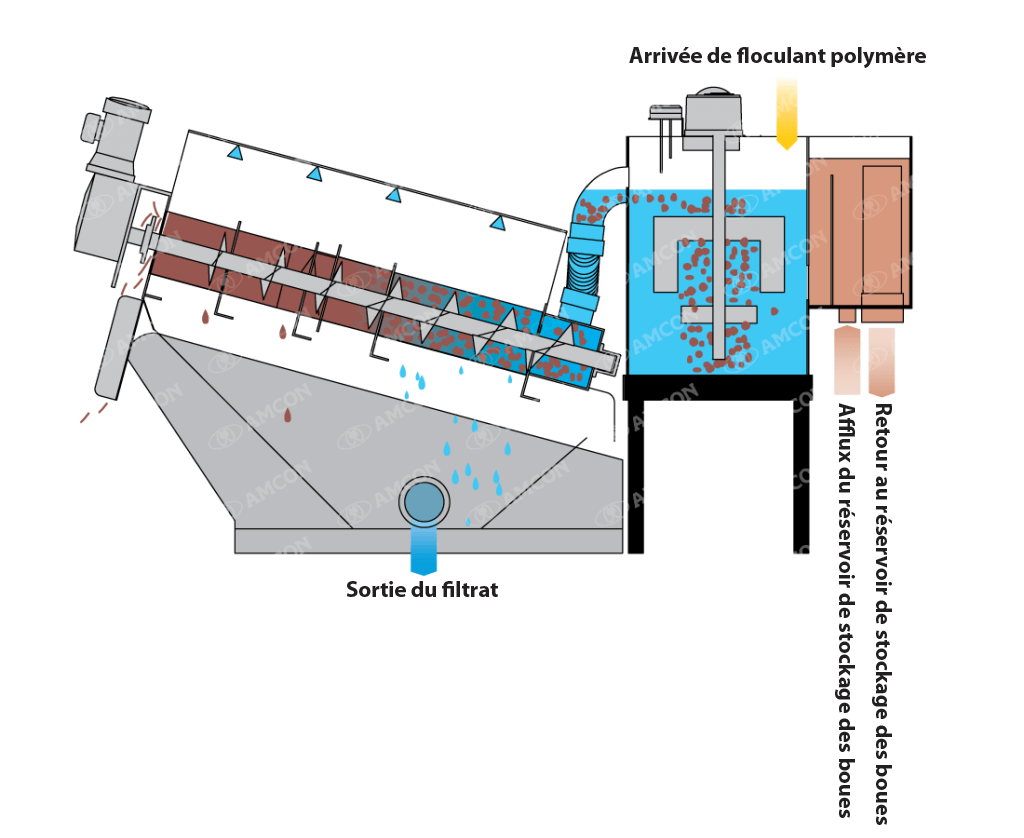

La presse de déshydratation VOLUTE avec chambre de conditionnement des boues

Fonctionnement presse déshydratation processus flux, Processus des flux, AMCON Europe s.r.o.
p_flow_1

1 La chambre de conditionnement des boues

À l’aide d’une pompe, il est possible d’ajouter et de mixer des produits chimiques tels que des sulphates polyferriques.

VOLUTE dewatering press Flow control tank

2 La chambre de contrôle des flux

L’arrivée des boues est régulée par le tuyau de débordement qui renvoie le volume excédentaire vers le réservoir de stockage des boues.

Flocculation tank

3 Le bassin de floculation

Les polymères et les boues sont agités et mélangés, formant des « flocs » adaptés à la VOLUTE™.

VOLUTE dewatering press - cylinder

4 Le cylindre et ses anneaux

Les boues épaissies entrent dans le cylindre où la vis les convoie, pressurise et déshydrate. L’eau s’écoule entre les anneaux.

VOLUTE installation end plate

5 La décharge du gâteau de boue

Encore plus de pression intervient a la sortie du cylindre avec un plateau plus ou moins serré suivant les besoins. La décharge du gâteau de boue atteint généralement 20% (+/-5%) de Matière Sèche.

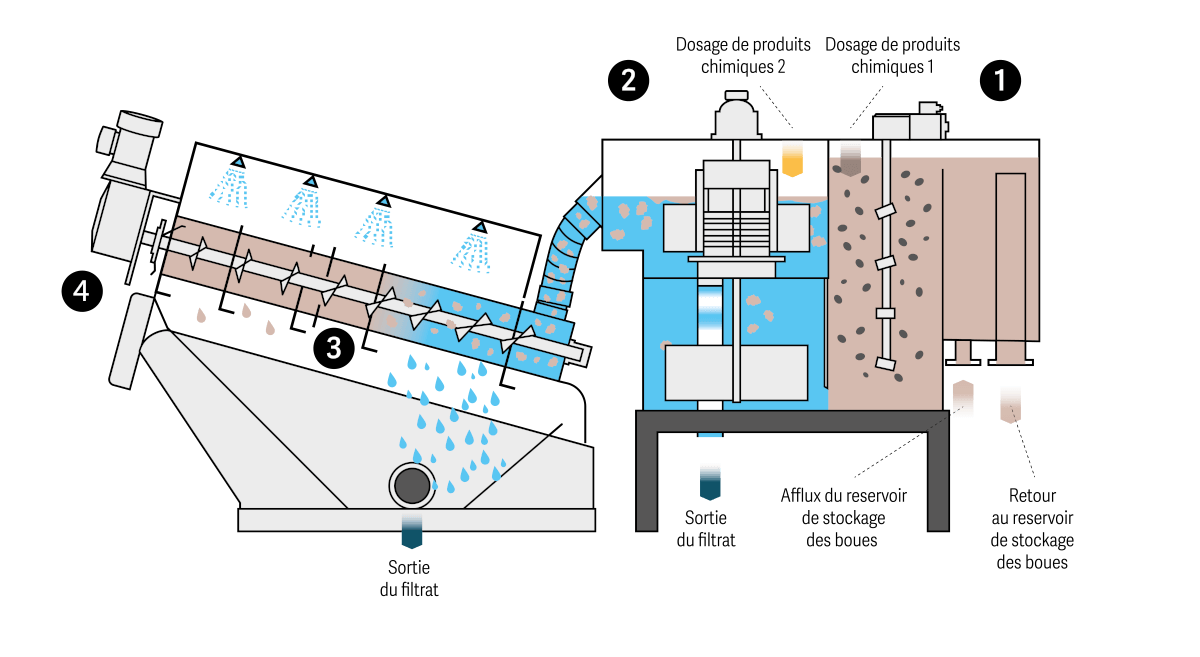

La presse de déshydratation VOLUTE sans chambre de conditionnement ni d'épaississement

Fonctionnement presse déshydratation processus flux, Processus des flux, AMCON Europe s.r.o.
VOLUTE dewatering press Flow control tank

1 La chambre de contrôle des flux

L’arrivée des boues est régulée par le tuyau de débordement qui renvoie le volume excédentaire vers le réservoir de stockage des boues.

Flocculation tank

2 Le bassin de floculation

Les polymères et les boues sont agités et mélangés, formant des « flocs » adaptés à la VOLUTE™.

VOLUTE dewatering press - cylinder

3 Le cylindre et ses anneaux

Les boues épaissies entrent dans le cylindre où la vis les convoie, pressurise et déshydrate. L’eau s’écoule entre les anneaux.

VOLUTE installation end plate

4 La décharge du gâteau de boue

Encore plus de pression intervient a la sortie du cylindre avec un plateau plus ou moins serré suivant les besoins. La décharge du gâteau de boue atteint généralement 20% (+/-5%) de Matière Sèche.
