La VOLUTE™ EC est le modèle standard. Elle possède une configuration basique avec une chambre de conditionnement des boues.
La presse de déshydratation VOLUTE™ - Série EC
Le modèle standard de la presse de déshydratation VOLUTE™
Spécifications

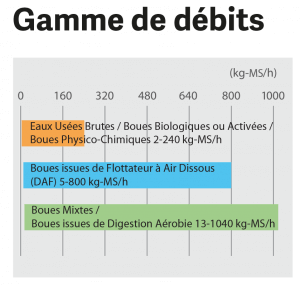

| Eaux Usées Brutes / Boues Biologiques ou Activées / Boues Physico-Chimiques | Boues issues de Flottateur à Air Dissous (DAF) | Boues Mixtes | |||
|---|---|---|---|---|---|
| Concentration de MS Modèle | 0.2% | 1.0% | 2.0% | 5.0% | 3.0% |
| EC-101 | Jusqu’à 2kg-MS/h (Jusqu’à 1.0m3/h) | Jusqu’à 3kg-MS/h (Jusqu’à 0.3m3/h) | Jusqu’à 5kg-MS/h (Jusqu’à 0.25m3/h) | Jusqu’à 10kg-MS/h (Jusqu’à 0.2m3/h) | Jusqu’à 13kg-MS/h (Jusqu’à 0.43m3/h) |
| EC-131 | Jusqu’à 4kg-MS/h (Jusqu’à 2.0m3/h) | Jusqu’à 6kg-MS/h (Jusqu’à 0.6m3/h) | Jusqu’à 10kg-MS/h (Jusqu’à 0.5m3/h) | Jusqu’à 20kg-MS/h (Jusqu’à 0.4m3/h) | Jusqu’à 26kg-MS/h (Jusqu’à 0.87m3/h) |
| EC-201 | Jusqu’à 8kg-MS/h (Jusqu’à 4.0m3/h) | Jusqu’à 12kg-MS/h (Jusqu’à 1.2m3/h) | Jusqu’à 20kg-MS/h (Jusqu’à 1.0m3/h) | Jusqu’à 40kg-MS/h (Jusqu’à 0.8m3/h) | Jusqu’à 52kg-MS/h (Jusqu’à 1.73m3/h) |
| EC-202 | Jusqu’à 16kg-MS/h (Jusqu’à 8.0m3/h) | Jusqu’à 24kg-MS/h (Jusqu’à 2.4m3/h) | Jusqu’à 40kg-MS/h (Jusqu’à 2.0m3/h) | Jusqu’à 80kg-MS/h (Jusqu’à 1.6m3/h) | Jusqu’à 104kg-MS/h (Jusqu’à 3.47m3/h) |
| EC-301 | Jusqu’à 20kg-MS/h (Jusqu’à 10.0m3/h) | Jusqu’à 30kg-MS/h (Jusqu’à 3.0m3/h) | Jusqu’à 50kg-MS/h (Jusqu’à 2.5m3/h) | Jusqu’à 100kg-MS/h (Jusqu’à 2.0m3/h) | Jusqu’à 130kg-MS/h (Jusqu’à 4.33m3/h) |
| EC-351 | Jusqu’à 40kg-MS/h (Jusqu’à 20m3/h) | Jusqu’à 60kg-MS/h (Jusqu’à 6.0m3/h) | Jusqu’à 100kg-MS/h (Jusqu’à 5.0m3/h) | Jusqu’à 200kg-MS/h (Jusqu’à 4.0m3/h) | Jusqu’à 260kg-MS/h (Jusqu’à 8.67m3/h) |
| EC-352 | Jusqu’à 80kg-MS/h (Jusqu’à 40m3/h) | Jusqu’à 120kg-MS/h (Jusqu’à 12m3/h) | Jusqu’à 200kg-MS/h (Jusqu’à 10m3/h) | Jusqu’à 400kg-MS/h (Jusqu’à 8.0m3/h) | Jusqu’à 520kg-MS/h (Jusqu’à 17.3m3/h) |
| EC-353 | Jusqu’à 120kg-MS/h (Jusqu’à 60m3/h) | Jusqu’à 180kg-MS/h (Jusqu’à 18m3/h) | Jusqu’à 300kg-MS/h (Jusqu’à 15m3/h) | Jusqu’à 600kg-MS/h (Jusqu’à 12m3/h) | Jusqu’à 780kg-MS/h (Jusqu’à 26m3/h) |
| EC-354 | Jusqu’à 160kg-MS/h (Jusqu’à 80m3/h) | Jusqu’à 240kg-MS/h (Jusqu’à 24m3/h) | Jusqu’à 400kg-MS/h (Jusqu’à 20m3/h) | Jusqu’à 800kg-MS/h (Jusqu’à 16m3/h) | Jusqu’à 1040kg-MS/h (Jusqu’à 34.7m3/h) |
| Modèle | Dimensions [mm] | Consommation d’énergie totale [kW] | Poids [kg] | |||
|---|---|---|---|---|---|---|
| L | l | H | à vide | en fonctionnement | ||
| EC-101 | 1825 | 770 | 1698 | 0,7 | 405 | 780 |
| EC-131 | 1970 | 770 | 1698 | 0,7 | 445 | 860 |
| EC-201 | 2564 | 887 | 1768 | 0,8 | 650 | 1350 |
| EC-202 | 2524 | 1155 | 1769 | 1,23 | 800 | 1570 |
| EC-301 | 3312 | 993 | 2119 | 1,24 | 960 | 2070 |
| EC-351 | 3869 | 1385 | 2295 | 2,47 | 1690 | 2670 |
| EC-352 | 4169 | 1970 | 2295 | 4,5 | 2865 | 4445 |
| EC-353 | 4433 | 2611 | 2396 | 7,6 | 3940 | 5710 |
| EC-354 | 4944 | 3631 | 2295 | 9,3 | 5680 | 8760 |
- Les débits ci-dessus sont approximatifs et peuvent varier suivant le type et les conditions des boues. Pour la sélection d’un modèle, merci de bien vouloir nous contacter.
- Les débits de chaque modèle sont basés sur un gâteau de boue contenant 20±5% de Matière Sèche (MS).
- Il n’existe pas de limitation haute pour la concentration des boues entrantes, par contre celles-ci doivent être fluides.
- Les débits des boues DAF sont basés sur des boues plus graisseuses et huileuses (Industrie de la viande par exemple).
- Les débits pour les boues mixtes (mélange de boues primaires et boues activées) sont basés sur un taux de 20% de fibre/MS (150 microns d’espace entre les mailles).
