Součástí modelu řady EC je homogenizační nádrž, která slouží k dočasnému uskladnění kalu před odvodněním. S tímto modelem docílíte vysoké míry zachycení nerozpuštěných látek.

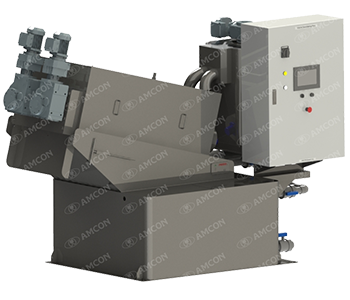

Odvodňovací lis VOLUTE™ - Řada EC
Odvodňovací lis VOLUTE™ s homogenizační nádrží

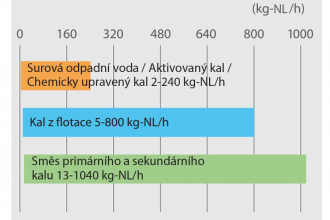

Kapacita
Kapacita
| Surová odpadní voda / aktivovaný přebytečný kal / chemicky upravený kal | Kal z flotace (DAF) | Směs primárního a sekundárního kalu | |||
|---|---|---|---|---|---|
| Koncentrace kalu (TS)Model | 0,2% | 1,0% | 2,0% | 5,0% | 3,0% |
| EC-101 | ~ 2kg-NL/h (~ 1,0m3/h) | ~ 3kg-NL/h (~ 0,3m3/h) | ~ 5kg-NL/h (~ 0,25m3/h) | ~ 10kg-NL/h (~ 0,2m3/h) | ~ 13kg-NL/h (~ 0,43m3/h) |
| EC-131 | ~4kg-NL/h (~ 2,0m3/h) | ~ 6kg-NL/h (~ 0,6m3/h) | ~ 10kg-NL/h (~ 0,5m3/h) | ~ 20kg-NL/h (~ 0,4m3/h) | ~ 26kg-NL/h (~ 0,87m3/h) |
| EC-201 | ~ 8kg-NL/h (~ 4,0m3/h) | ~ 12kg-NL/h (~ 1,2m3/h) | ~ 20kg-NL/h (~ 1,0m3/h) | ~ 40kg-NL/h (~ 0,8m3/h) | ~ 52kg-NL/h (~ 1,73m3/h) |
| EC-202 | ~ 16kg-NL/h (~ 8,0m3/h) | ~ 24kg-NL/h (~ 2,4m3/h) | ~ 40kg-NL/h (~ 2,0m3/h) | ~ 80kg-NL/h (~ 1,6m3/h) | ~ 104kg-NL/h (~ 3,47m3/h) |
| EC-301 | ~ 20kg-NL/h (~ 10,0m3/h) | ~ 30kg-NL/h (~ 3,0m3/h) | ~ 50kg-NL/h (~ 2,5m3/h) | ~ 100kg-NL/h (~ 2,0m3/h) | ~ 130kg-NL/h (~ 4,33m3/h) |
| EC-351 | ~ 40kg-NL/h (~ 20m3/h) | ~ 60kg-NL/h (~ 6,0m3/h) | ~ 100kg-NL/h (~ 5,0m3/h) | ~ 200kg-NL/h (~ 4,0m3/h) | ~ 260kg-NL/h (~ 8,67m3/h) |
| EC-352 | ~ 80kg-NL/h (~ 40m3/h) | ~ 120kg-NL/h (~ 12m3/h) | ~ 200kg-NL/h (~ 10m3/h) | ~ 400kg-NL/h (~ 8,0m3/h) | ~ 520kg-NL/h (~ 17,3m3/h) |
| EC-353 | ~ 120kg-NL/h (~ 60m3/h) | ~ 180kg-NL/h (~ 18m3/h) | ~ 300kg-NL/h (~ 15m3/h) | ~ 600kg-NL/h (~ 12m3/h) | ~ 780kg-NL/h (~ 26m3/ |
| EC-354 | ~ 160kg-NL/h (~ 80m3/h) | ~ 240kg-NL/h (~ 24m3/h) | ~ 400kg-NL/h (~ 20m3/h) | ~ 800kg-NL/h (~ 16m3/h) | ~ 1040kg-NL/h (~ 34,7m3/h) |
Specifikace
| Model | Rozměry [mm] | Celková spotřeba energie [kW] | Hmotnost [kg] | |||
|---|---|---|---|---|---|---|
| D | Š | V | Prázdné | V provozu | ||
| EC-101 | 1825 | 770 | 1698 | 0,7 | 405 | 780 |
| EC-131 | 1970 | 770 | 1698 | 0,7 | 445 | 860 |
| EC-201 | 2564 | 887 | 1768 | 0,8 | 650 | 1350 |
| EC-202 | 2524 | 1155 | 1769 | 1,23 | 800 | 1570 |
| EC-301 | 3312 | 993 | 2119 | 1,24 | 960 | 2070 |
| EC-351 | 3869 | 1385 | 2295 | 2,47 | 1690 | 2670 |
| EC-352 | 4169 | 1970 | 2295 | 4,5 | 2865 | 4445 |
| EC-353 | 4433 | 2611 | 2396 | 7,6 | 3940 | 5710 |
| EC-354 | 4944 | 3631 | 2295 | 9,3 | 5680 | 8760 |
- Výše uvedené hodnoty se mohou lišit zejména v závislosti na složení kalu, ale i na dalších podmínkách.
- Kapacita jednotlivých modelů je založena na výstupním kalu o obsahu 20±5 % nerozpuštěných látek.
- Neexistuje žádná horní mez pro koncentraci vstupní koncentrace kalu, ale kal musí být tekutý.
- Kapacita pro kal z flotace (DAF) je založena na kalu obsahujícím velké množství tuku, oleje a mastnoty. To je typické zejména pro masný průmysl.
- Kapacita pro směs primárního a sekundárního kalu je založena na kalu obsahujícím 20% vláknitých částic ( velikost částic 150 mikrometrů) v poměru s nerozpuštěnými látkami.
